TPDB Serisi

Anasayfa > TPDB Serisi

Ürünlerimiz

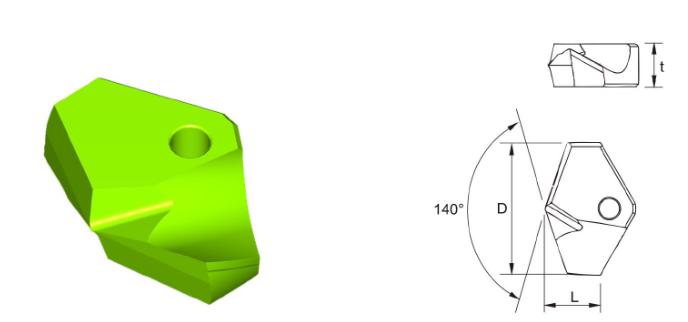

TPDB Insert

Ürün Kodu	Dmin (mm)	Dmax (mm)	Kalınlık t (mm)	Matkap Çap (mm)	Uyumlu Gövde Dmin (mm)	Uyumlu Gövde Dmax (mm)	Vida	Anahtar
TPD100B-109B	10	10,9	5,5	3,5	10	12,9	FTNB0209	TW06P
TPD110B-119B	11	11,9	5,8	3,5	10	12,9	FTNB0209	TW06P
TPD120B-129B	12	12,9	6,3	3,5	10	12,9	FTNB0209	TW06P
TPD130B-139B	13	13,9	6,5	4	13	14,9	FTNB02512	TW07S
TPD140B-149B	14	14,9	6,8	4	13	14,9	FTNB02512	TW07S
TPD150B-159B	15	15,9	7	4	15	17,9	FTNB02514	TW07S
TPD160B-169B	16	16,9	7,7	5,5	15	17,9	FTNB02514	TW07S
TPD170B-179B	17	17,9	7,9	5,5	18	19,9	FTNB0316	TW09S
TPD180B-189B	18	18,9	8,1	6	18	19,9	FTNB0316	TW09S
TPD190B-199B	19	19,9	8,3	6	18	19,9	FTNB0316	TW09S
TPD200B-209B	20	20,9	9,7	6,5	20	23,9	FTNB0319	TW09S
TPD210B-219B	21	21,9	9,4	6,5	20	23,9	FTNB0319	TW09S
TPD220B-229B	22	22,9	9,6	7	20	23,9	FTNB0319	TW09S
TPD230B-239B	23	23,9	9,8	7	20	23,9	FTNB0319	TW09S
TPD240B-249B	24	24,9	10,7	7,5	24	25,9	FTNB03522	TW15S
TPD250B-259B	25	25,9	10,9	7,5	26	27,9	FTNB03524	TW15S
TPD260B-269B	26	26,9	11	8,5	26	27,9	FTNB03524	TW15S
TPD270B-279B	27	27,9	11,8	8,5	26	27,9	FTNB03524	TW15S
TPD280B-289B	28	28,9	12,6	9,5	28	29,9	FTNB0426	TW15S
TPD290B-299B	29	29,9	12,9	9,5	28	29,9	FTNB0426	TW15S
TPD300B-309B	30	30,9	13	10	30	32,9	FTNB0528	TW20
TPD310B-319B	31	31,9	13,3	10	30	32,9	FTNB0528	TW20
TPD320B-329B	32	32,9	13,5	10	30	32,9	FTNB0528	TW20

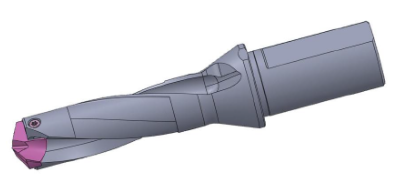

TPDB Bodies 3D

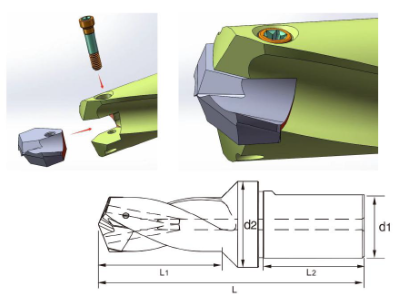

Ürün Kodu	D (mm)	L/D	Dmin (mm)	Dmax (mm)	d2 (mm)	D3 (mm)	L1 (mm)	L2 (mm)	Toplam L (mm)	Uç (Insert aralığı)
TPDB 100	16	3D	10	10,4	16	20	30	48	95	TPD100B–104B
TPDB 105	16	3D	10,5	10,9	16	20	31,5	48	96	TPD105B–109B
TPDB 110	16	3D	11	11,4	16	20	33	48	98	TPD110B–114B
TPDB 115	16	3D	11,5	11,9	16	20	34,5	48	99	TPD115B–119B
TPDB 120	16	3D	12	12,4	16	20	36	48	102	TPD120B–124B
TPDB 125	16	3D	12,5	12,9	16	20	37,5	48	104	TPD125B–129B
TPDB 130	16	3D	13	13,4	16	20	39	48	107	TPD130B–134B
TPDB 135	16	3D	13,5	13,9	16	20	40,5	48	109	TPD135B–139B
TPDB 140	16	3D	14	14,4	16	20	42	48	111	TPD140B–144B
TPDB 145	16	3D	14,5	14,9	16	20	43,5	48	114	TPD145B–149B
TPDB 150	20	3D	15	15,4	20	25	45	50	118	TPD150B–154B
TPDB 155	20	3D	15,5	15,9	20	25	46,5	50	120	TPD155B–159B
TPDB 160	20	3D	16	16,4	20	25	48	50	122	TPD160B–164B
TPDB 165	20	3D	16,5	16,9	20	25	49,5	50	124	TPD165B–169B
TPDB 170	20	3D	17	17,4	20	25	51	50	127	TPD170B–174B
TPDB 175	20	3D	17,5	17,9	20	25	52,5	50	129	TPD175B–179B
TPDB 180	25	3D	18	18,4	25	33	54	56	137	TPD180B–154B
TPDB 185	25	3D	18,5	18,9	25	33	56,5	56	139	TPD185B–189B
TPDB 190	25	3D	19	19,4	25	33	57	56	142	TPD190B–194B
TPDB 195	25	3D	19,5	19,9	25	33	58,5	56	144	TPD195B–199B
TPDB 200	25	3D	20	20,4	25	33	60	56	146	TPD200B–204B
TPDB 205	25	3D	20,5	20,9	25	33	61,5	56	148	TPD205B–209B
TPDB 210	25	3D	21	21,4	25	33	63	60	151	TPD210B–214B
TPDB 215	25	3D	21,5	21,9	25	33	64,5	60	153	TPD215B–219B
TPDB 220	25	3D	22	22,4	25	33	66	60	155	TPD220B–224B
TPDB 225	25	3D	22,5	22,9	25	33	67,5	60	157	TPD225B–229B
TPDB 230	25	3D	23	23,4	25	33	69	60	160	TPD230B–234B
TPDB 235	25	3D	23,5	23,9	25	33	70,5	60	162	TPD235B–239B
TPDB 240	32	3D	24	24,4	32	43	72	60	168	TPD240B–244B
TPDB 245	32	3D	24,5	24,9	32	43	73,5	60	170	TPD245B–249B
TPDB 250	32	3D	25	25,4	32	43	75	60	173	TPD250B–254B
TPDB 255	32	3D	25,5	25,9	32	43	76,5	60	175	TPD255B–259B
TPDB 260	32	3D	26	26,9	32	43	78	60	177	TPD260B–269B
TPDB 270	32	3D	27	27,9	32	43	81	60	182	TPD270B–279B
TPDB 280	32	3D	28	28,9	32	43	84	60	186	TPD280B–289B
TPDB 290	32	3D	29	29,9	32	43	87	60	191	TPD290B–299B
TPDB 300	32	3D	30	30,9	32	43	90	60	194	TPD300B–309B
TPDB 310	32	3D	31	31,9	32	43	93	60	199	TPD310B–319B
TPDB 320	32	3D	32	32,9	32	43	96	60	201	TPD320B–329B

TPDB Bodies 5D

Ürün Kodu	D (mm)	L/D	Dmin (mm)	Dmax (mm)	d2 (mm)	D3 (mm)	L1 (mm)	L2 (mm)	Toplam L (mm)	Uç (Insert aralığı)
TPDB 100	16	5D	10	10,4	16	20	50	48	115	TPD100B–104B
TPDB 105	16	5D	10,5	10,9	16	20	52,5	48	117	TPD105B–109B
TPDB 110	16	5D	11	11,4	16	20	55	48	120	TPD110B–114B
TPDB 115	16	5D	11,5	11,9	16	20	57,5	48	123	TPD115B–119B
TPDB 120	16	5D	12	12,4	16	20	60	48	126	TPD120B–124B
TPDB 125	16	5D	12,5	12,9	16	20	62,5	48	123	TPD125B–129B
TPDB 130	16	5D	13	13,4	16	20	65	48	133	TPD130B–134B
TPDB 135	16	5D	13,5	13,9	16	20	67,5	48	136	TPD135B–139B
TPDB 140	16	5D	14	14,4	16	20	70	48	139	TPD140B–144B
TPDB 145	16	5D	14,5	14,9	16	20	72,5	48	143	TPD145B–149B
TPDB 150	20	5D	15	15,4	20	25	75	50	151	TPD150B–154B
TPDB 155	20	5D	15,5	15,9	20	25	77,5	50	151	TPD155B–159B
TPDB 160	20	5D	16	16,4	20	25	80	50	154	TPD160B–164B
TPDB 165	20	5D	16,5	16,9	20	25	82,5	50	157	TPD165B–169B
TPDB 170	20	5D	17	17,4	20	25	85	50	161	TPD170B–174B
TPDB 175	20	5D	17,5	17,9	20	25	87,5	50	164	TPD175B–179B
TPDB 180	25	5D	18	18,4	25	33	90	56	173	TPD180B–154B
TPDB 185	25	5D	18,5	18,9	25	33	92,5	56	176	TPD185B–189B
TPDB 190	25	5D	19	19,4	25	33	95	56	180	TPD190B–194B
TPDB 195	25	5D	19,5	19,9	25	33	97,5	56	183	TPD195B–199B
TPDB 200	25	5D	20	20,4	25	33	100	56	186	TPD200B–204B
TPDB 205	25	5D	20,5	20,9	25	33	102,5	56	189	TPD205B–209B
TPDB 210	25	5D	21	21,4	25	33	105	60	193	TPD210B–214B
TPDB 215	25	5D	21,5	21,9	25	33	107,5	60	196	TPD215B–219B
TPDB 220	25	5D	22	22,4	25	33	110	60	199	TPD220B–224B
TPDB 225	25	5D	22,5	22,9	25	33	112,5	60	202	TPD225B–229B
TPDB 230	25	5D	23	23,4	25	33	115	60	206	TPD230B–234B
TPDB 235	25	5D	23,5	23,9	25	33	117,5	60	209	TPD235B–239B
TPDB 240	32	5D	24	24,4	32	43	120	60	212	TPD240B–244B
TPDB 245	32	5D	24,5	24,9	32	43	122,5	60	219	TPD245B–249B
TPDB 250	32	5D	25	25,4	32	43	125	60	223	TPD250B–254B
TPDB 255	32	5D	25,5	25,9	32	43	127,5	60	226	TPD255B–259B
TPDB 260	32	5D	26	26,9	32	43	130	60	229	TPD260B–269B
TPDB 270	32	5D	27	27,9	32	43	135	60	236	TPD270B–279B
TPDB 280	32	5D	28	28,9	32	43	140	60	242	TPD280B–289B
TPDB 290	32	5D	29	29,9	32	43	145	60	249	TPD290B–299B
TPDB 300	32	5D	30	30,9	32	43	150	60	254	TPD300B–309B
TPDB 310	32	5D	31	31,9	32	43	155	60	261	TPD310B–319B
TPDB 320	32	5D	32	32,9	32	43	160	60	265	TPD320B–329B

TPDB Bodies 8D

Ürün Kodu	D (mm)	L/D	Dmin (mm)	Dmax (mm)	d2 (mm)	D3 (mm)	L1 (mm)	L2 (mm)	Toplam L (mm)	Uç (Insert aralığı)
TPDB 100	16	8D	10	10,4	16	20	80	48	145	TPD100B–104B
TPDB 105	16	8D	10,5	10,9	16	20	84	48	149	TPD105B–109B
TPDB 110	16	8D	11	11,4	16	20	88	48	153	TPD110B–114B
TPDB 115	16	8D	11,5	11,9	16	20	92	48	157	TPD115B–119B
TPDB 120	16	8D	12	12,4	16	20	96	48	162	TPD120B–124B
TPDB 125	16	8D	12,5	12,9	16	20	100	48	166,5	TPD125B–129B
TPDB 130	16	8D	13	13,4	16	20	104	48	172	TPD130B–134B
TPDB 135	16	8D	13,5	13,9	16	20	108	48	175	TPD135B–139B
TPDB 140	16	8D	14	14,4	16	20	112	48	181	TPD140B–144B
TPDB 145	16	8D	14,5	14,9	16	20	116	48	186,5	TPD145B–149B
TPDB 150	20	8D	15	15,4	20	25	120	50	193	TPD150B–154B
TPDB 155	20	8D	15,5	15,9	20	25	124	50	197,5	TPD155B–159B
TPDB 160	20	8D	16	16,4	20	25	128	50	202	TPD160B–164B
TPDB 165	20	8D	16,5	16,9	20	25	132	50	206,5	TPD165B–169B
TPDB 170	20	8D	17	17,4	20	25	136	50	212	TPD170B–174B
TPDB 175	20	8D	17,5	17,9	20	25	140	50	216,5	TPD175B–179B
TPDB 180	25	8D	18	18,4	25	33	144	56	227	TPD180B–154B
TPDB 185	25	8D	18,5	18,9	25	33	148	56	231,5	TPD185B–189B
TPDB 190	25	8D	19	19,4	25	33	152	56	237	TPD190B–194B
TPDB 195	25	8D	19,5	19,9	25	33	156	56	241,5	TPD195B–199B
TPDB 200	25	8D	20	20,4	25	33	160	56	246	TPD200B–204B
TPDB 205	25	8D	20,5	20,9	25	33	164	56	250,5	TPD205B–209B
TPDB 210	25	8D	21	21,4	25	33	168	60	256	TPD210B–214B
TPDB 215	25	8D	21,5	21,9	25	33	172	60	280,5	TPD215B–219B
TPDB 220	25	8D	22	22,4	25	33	176	60	265	TPD220B–224B
TPDB 225	25	8D	22,5	22,9	25	33	180	60	269,5	TPD225B–229B
TPDB 230	25	8D	23	23,4	25	33	184	60	275	TPD230B–234B
TPDB 235	25	8D	23,5	23,9	25	33	188	60	279,5	TPD235B–239B
TPDB 240	32	8D	24	24,4	32	43	192	60	288	TPD240B–244B
TPDB 245	32	8D	24,5	24,9	32	43	196	60	292,5	TPD245B–249B
TPDB 250	32	8D	25	25,4	32	43	200	60	298	TPD250B–254B
TPDB 255	32	8D	25,5	25,9	32	43	204	60	302,5	TPD255B–259B
TPDB 260	32	8D	26	26,9	32	43	208	60	307	TPD260B–269B
TPDB 270	32	8D	27	27,9	32	43	216	60	317	TPD270B–279B
TPDB 280	32	8D	28	28,9	32	43	224	60	326	TPD280B–289B
TPDB 290	32	8D	29	29,9	32	43	232	60	336	TPD290B–299B
TPDB 300	32	8D	30	30,9	32	43	240	60	344	TPD300B–309B
TPDB 310	32	8D	31	31,9	32	43	248	60	354	TPD310B–319B
TPDB 320	32	8D	32	32,9	32	43	256	60	361	TPD320B–329B
